항공등화시설

항공등화시설

• 항공등화시설 개요

  • 항공등화는 빛, 색채 및 배열로 구성
  • 주위 밝기, 시정 및 운고 등에 따라 적정한 밝기 조절
  • 항공기 조종사에게 이·착륙시 시각적인 정보 제공

• 항공등화시설 종류

  • 진입조명 : 진입등시스템, 진입각지시등, 선회등, 활주로유도등, 활주로말단식별등
  • 활주로조명 : 활주로등, 활주로중심선등, 활주로거리등, 활주로종/말단등, 접지구역등, 정지로등
  • 유도로조명 : 유도로등, 유도로중심선등, 유도로안내등, 일시정지위치등, 활주로경계등, 정지선등
  • 지시·신호조명 : 풍향등, 지향신호등, 주기장식별표지등, 비행장등대

• 항공등화시설 기능

  • 진입조명

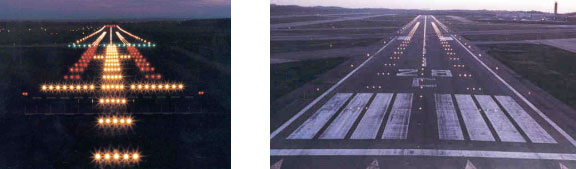

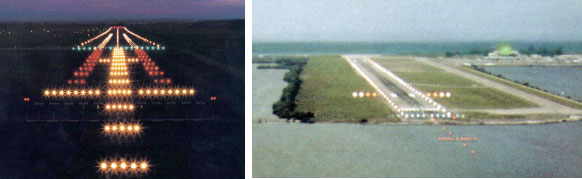

    • 진입등시스템 : 착륙하고자 하는 항공기에 그 진입로를 알려주기 위하여 진입구역에 설치하는 등화
    • 진입각지시등 : 착륙하고자 하는 항공기의 착륙시 진입각의 적정여부를 알려주기 위하여 활주로의 외측에 설치하는 등화

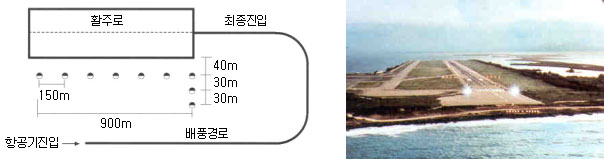

    • 선 회 등 : 체공선회중의 항공기가 기존의 진입등시스템과 활주로등만으로는 활주로 또는 진입지역을 충분히 식별하지 못하는 경우에 선회비행을 안내하기 위하여 활주로의 외측에 설치하는 등화
    • 활주로말단식별등 : 착륙하고자 하는 항공기에 활주로 말단위치를 알려주기 위하여 활주로 말단의 양쪽에 설치하는 등화

    • 활주로유도등 : 활주로 진입경로를 알려주기 위하여 진입로를 따라 집단으로 설치하는 등화
  • 활주로조명
    • 활주로등 : 이·착륙하는 항공기에 활주로를 알려주기 위하여 그 양측에 설치하는 등화
    • 활주로중심선등 : 이·착륙하는 항공기에 활주로의 중심선을 알려주기 위하여 그 중심선에 설치하는 등화

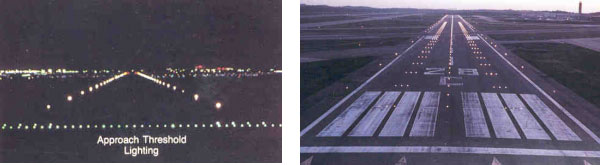

    • 활주로종·말단등 : 이·착륙하고자 하는 항공기 에 활주로의 종·말단을 알려주기 위하여 설치하는 등화
    • 접지구역등 : 이·착륙하고자 하는 항공기에 접지구역을 알려주기 위하여 접지구역에 설치하는 등화

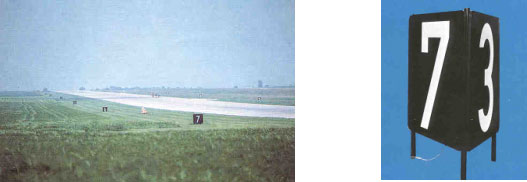

    • 활주로거리등 : 활주로를 주행중인 항공기에 전방의 활주로종단까지의 잔여거리를 알려주기 위하여 설치하는 등화

  • 유도로조명

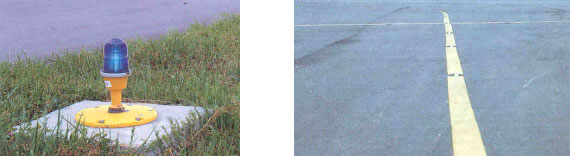

    • 유도로등 : 지상주행중의 항공기에 유도로, 대기지역 또는 계류장 등의 가장자리를 알려주기 위하여 설치하는 등화
    • 유도로중심선등 : 지상주행중의 항공기에 유도로의 중심 및 활주로 또는 계류장의 출입경로를 알려주기 위하여 설치하는 등화

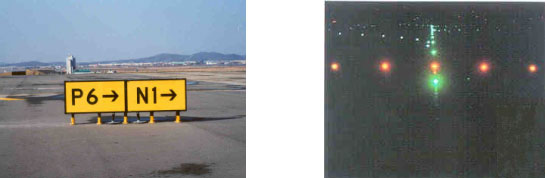

    • 유도로안내등 : 지상주행중의 항공기에 행선지, 경로 및 분기점을 알려주기 위하여 설치하는 등화
    • 정지선등 : 유도정지위치를 표시하기 위하여 유도로의 교차부분 또는 활주로 진입정지 위치에 설치하는 등화

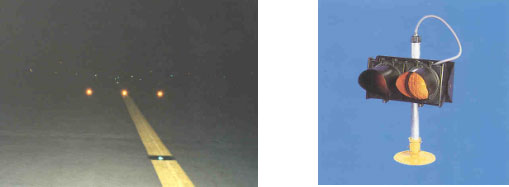

    • 일시정지위치등 : 지상주행중의 항공기에게 일단 정지해야 하는 위치를 나타내기 위하여 설치하는 등화
    • 활주로경계등 : 활주로에 진입하기 전에 멈추어야 할 위치를 알려주기 위하여 설치하는 등화

  • 지시·신호조명

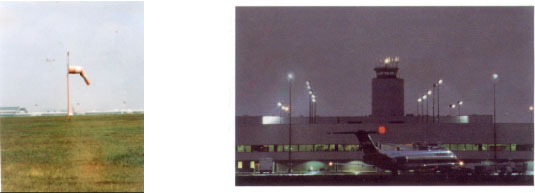

    • 풍향등 : 항공기에 풍향을 알려주기 위하여 설치하는 등화
    • 비행장등대 : 항행중의 항공기에 비행장의 위치를 알려주기 위하여 비행장 또는 그 주변에 설치하는 등화

    • 주기장식별표시등 : 주기장으로 진입하는 항공기에 주기장을 알려주기 위하여 설치하는 등화
    • 지향신호등 : 항공교통의 안전을 위하여 항공기등에 필요한 신호를 보내기 위하여 사용하는 등화
